全自動カートンスクリーン印刷機はどのようにして包装品質と生産効率を向上できるのか

一貫した印刷品質、より高い生産量、手作業の削減を求める包装メーカー向け。グリーンオームを提供します全自動カートンスクリーン印刷機現代のパッケージング生産のための実用的なソリューションとして。自動供給、スクリーン印刷、および材料搬送を統合するように設計されたこの装置は、企業が段ボール箱やその他の適切な平らな材料上で鮮明なパターン、均一なインク適用範囲、および正確な位置を維持しながら印刷作業を合理化するのに役立ちます。

全自動カートン スクリーン印刷機は、包装製造業者がワークフローの効率を向上させ、再現性のある印刷結果を維持し、労働集約的な処理を軽減するのに役立ちます。 PLC 制御、サーボ駆動の動き、調整可能な印刷圧力、自動材料供給と搬送を備えた Green Ohm BS-ZP1500E は、段ボール、中空板、および木製パッケージを含む印刷アプリケーション向けに設計されています。このガイドでは、その動作原理、主な機能、技術仕様、アプリケーションシナリオ、および産業用スクリーン印刷システムを選択する前に購入者が評価すべき要素について説明します。

目次

1. 全自動カートンスクリーン印刷機とは何ですか?
2. カートン印刷において自動化が重要なのはなぜですか?
3. グリーンオーム Machine の主な特徴は何ですか?
4. BS-ZP1500Eの技術仕様
5. どの材料と用途が適していますか?
6. 購入者は適切なマシンをどのように選択すればよいでしょうか?
7. メーカーはどのようにして一貫した印刷パフォーマンスを維持できるのでしょうか?
8. よくある質問
9. 結論: より効率的なカートン印刷ワークフローの構築

1. 全自動カートンスクリーン印刷機とは?

全自動カートンスクリーン印刷機は、材料の供給と位置決めから完成したシートの印刷と排出まで、スクリーン印刷プロセスの主要な段階を自動化する産業用印刷システムです。オペレーターがすべてのワークピースを手動でロードしたり取り外したりする必要はなく、この装置は統合制御システムを通じて材料の移動と印刷操作を調整します。

スクリーン印刷では、準備されたメッシュ スクリーンを通して基材上にインクを転写します。スキージはスクリーンの開いた領域にインクを押し出し、目的の画像、テキスト、ロゴ、またはグラフィックを作成します。この方法は、包装に目に見えるブランド表示、製品識別、装飾グラフィック、または選択された表面処理が必要な場合に特に役立ちます。

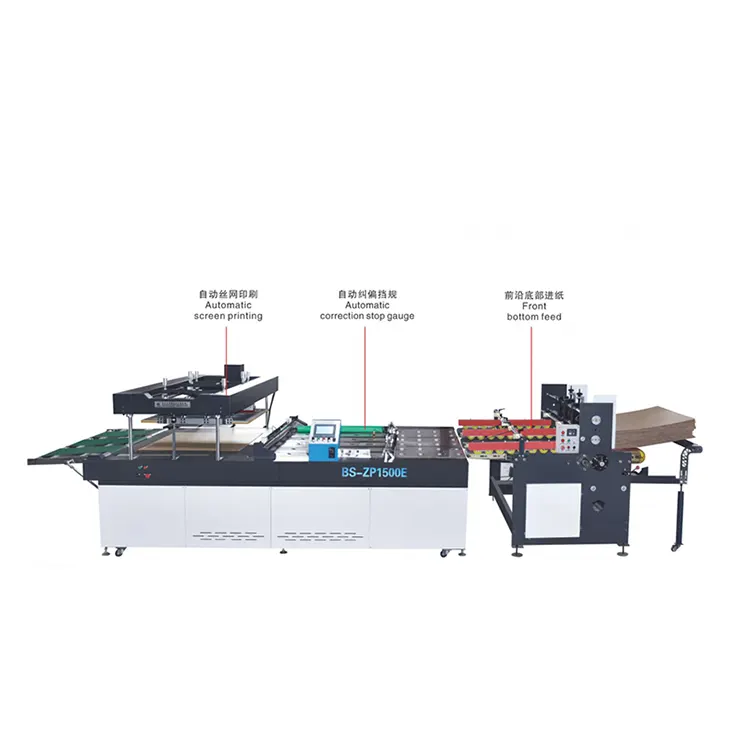

グリーンオームズBS-ZP1500E 全自動カートンスクリーン印刷機は、自動給紙、印刷、ブリッジ スタイルの用紙出力を中心に設計されています。生産ラインの構成に応じて、互換性のある乾燥装置や自動給紙機と統合することもできます。

繰り返しの梱包注文を処理するメーカーにとって、この統合ワークフローにより、不必要な材料の移動が削減され、生産スケジュールがより管理しやすくなります。

2. カートン印刷において自動化が重要なのはなぜですか?

パッケージングの生産には、多くの場合、大規模なバッチ、繰り返しのアートワーク、厳しい納期スケジュール、厳しい外観基準が伴います。手動の印刷プロセスでは、オペレーターの大幅な関与が必要になる場合があり、位置決め、取り扱い、生産リズムにばらつきが生じる可能性があります。

自動印刷装置は、材料の供給、位置決め、印刷動作​​、出力を調整することで、これらの課題に対処します。その価値は印刷速度だけではありません。

生産効率の向上

自動供給と自動排出により、手動による繰り返しの積み込みと積み降ろしの必要性が軽減されます。オペレーターは、品質チェック、インクの準備、ジョブの切り替え、生産の監視により集中できるようになります。 Green Ohm は、BS-ZP1500E の最大印刷速度を 1 時間あたり最大 1,500 枚としていますが、実際のスループットは素材の特性、印刷範囲、セットアップ、および動作条件によって異なります。

より安定した印刷位置決め

サーボ駆動の動きと調整可能なスクリーン位置合わせにより、印刷中の素材の位置を制御できます。グラフィックスをカートンや包装用台紙のバッチ全体にわたって一貫して表示する必要がある場合、安定した配置が重要です。

手作業の削減

別々の処理ステーション間でシートを繰り返し移動させると時間がかかり、曲がり、擦り傷、位置ずれのリスクが増大する可能性があります。自動化されたワークフローにより、供給、印刷、および下流の機器が適切に調整されている場合、これらの処理ステップを削減できます。

運用コストのより適切な管理

自動化により、印刷単位あたりの労働要件が軽減され、機器の使用率が向上する可能性があります。ただし、実際の投資収益率は、注文量、人件費、インク消費量、メンテナンス、ダウンタイム、および販売可能な出力の生産に費やされる利用可能なマシン時間の割合によって異なります。

3. Green Ohm Machine の主な特徴は何ですか?

BS-ZP1500E は、機械的動作、電子制御、空気圧機能、および材料輸送を組み合わせて、適切なパッケージ基板上での反復可能なスクリーン印刷をサポートします。

PLC制御とヒューマンマシンインターフェース

この機械は、プログラマブル ロジック コントローラー (PLC) とヒューマン マシン インターフェイスを使用して生産シーケンスを操作します。この構成により、オペレータはすべての動きを手動で調整するのではなく、集中インターフェースを通じて機械の機能を管理できるようになります。

生産チームにとって、組織化された制御システムにより日常業務が簡素化され、繰り返しの注文に対する一貫した手順の確立が容易になります。

サーボ駆動の印刷と給紙

サーボモーターは、印刷ストロークやコンベアの位置決めなど、主要な機械の動きを制御します。ベルトドライブの遊星減速機と組み合わせて、送り機構は材料の移動距離を計算し、意図した位置で停止するように設計されています。

正確な停止により、特に複数のシートに繰り返しグラフィックを印刷する場合に、安定した位置合わせがサポートされます。ただし、最終的な精度は、意図した基板、スクリーン、生産設定を使用して検証する必要があります。

調整可能なスキージ圧力とデュアルブレード機能

印刷ブレードとインク戻しブレードは空気圧制御を使用しており、圧力を個別に調整できます。デュアルブレード構成は、スクリーン印刷サイクルの印刷段階とインク戻し段階をサポートします。

適切な圧力設定は、オペレーターがインク転写、画像鮮明度、および素材の特性のバランスをとるのに役立ちます。圧力が過剰または不十分であると印刷の一貫性に影響を与える可能性があるため、ジョブごとに設定を検証する必要があります。

高圧空気吸着機能を備えた穴あきコンベアベルト

穴あきベルトはデュアル高圧ブロワーと連携して、適切なシート素材を搬送面に保持します。輸送時や印刷時の動きを抑え、平坦な包材の安定したハンドリングをサポートします。

便利なセットアップと画面調整

空気圧昇降機構により、調整、スクリーンの取り付け、取り外しのために印刷ヘッド アームと搬送ブリッジを上昇させることができます。治具ユニットには微調整と空気圧クランプも組み込まれており、印刷設定に合わせてメッシュ間隔を調整できます。

これらの機能は日常的なセットアップ作業の短縮に役立ちますが、切り替え時間は画面の準備、アートワークの要件、インクの選択、およびオペレーターの経験によって異なります。

4. BS-ZP1500Eの技術仕様

メーカーが公開している仕様を確認することは、機械が包装施設の寸法、生産要件、利用可能な床面積に対応できるかどうかを判断する際の重要な最初のステップです。

購入に関する重要な注意事項:これらの数値は公表されている製品仕様であり、すべてのジョブの生産量を保証するものではありません。注文する前に、電気的互換性、設置スペース、基材の公差、印刷要件、追加の乾燥または搬送装置を確認してください。メーカーの機器の詳細については、BS-ZP1500E の公式製品ページを確認してください。

5. どの材料と用途が適していますか?

対象となる基材は、カートン スクリーン印刷システムを選択する際の最も重要な要素の 1 つです。 Green Ohm は、この機械の主な用途として段ボール、中空ボード、および木箱の梱包を特定しています。

段ボール梱包

段ボール箱は、輸送、保管、製品の保護に広く使用されています。スクリーン印刷では、基板やアートワークがプロセスに適している場合、ロゴ、取り扱い説明書、製品名、その他のグラフィックを適用できます。

中空プラスチック板

中空ボードは、再利用可能なコンテナ、保護包装、産業用輸送システムに使用されます。板紙とは表面特性が異なるため、製造前にインキ適合性、密着性、硬化状態を評価する必要があります。

木製梱包箱

スクリーン印刷には、適切な平らな木製の包装コンポーネントも考慮できます。表面の平滑性、コーティング、多孔性、含水率は、インクの転写や最終的な外観に影響を与える可能性があります。

製品の説明では、紙、プラスチック、アクリル、金属プレートにわたる、より広範なフラットマテリアル印刷機能も示しています。ただし、すべての厚さ、表面仕上げ、または材料タイプに対して互換性があると仮定する必要はありません。購入者は、製品仕様を確定する前に、実際のサンプルを提供し、アプリケーションの適合性を Green Ohm に確認する必要があります。

一般的なパッケージング用途には次のようなものがあります。

• 輸送用段ボールおよび産業用梱包材。
• 印刷された中空ボードパッケージと再利用可能な輸送ボックス。
• 適切な印刷可能な表面を備えた木箱パッケージ。
• ロゴ、テキスト、記号、または装飾的なグラフィックを必要とするパッケージボード。
• 局所的な UV 印刷またはその他の互換性のある表面処理が必要な、選択された平坦な基材。

6. 購入者は適切なマシンをどのように選択すべきですか?

産業用印刷機の購入は、単に最高速度の比較ではなく、生産上の決定となります。購入者は、実際の注文要件と既存のワークフローの制限に照らして機器を評価する必要があります。

1. 基板寸法の最大値と最小値を確認する

機械を通過する最大ワークと最小ワークのサイズを確認します。寸法公差を考慮し、必要な画像が最大印刷領域内に収まるかどうかを検討します。

2. 材質と表面状態の評価

対象となるカートン、板紙、またはその他の素材の代表的なサンプルをサプライヤーに提供します。材料が異なれば、異なるインク配合、表面処理、スクリーンパラメータ、および硬化方法が必要になる場合があります。

3. 現実的な生産需要を計算する

予想される作業時間、注文数量、セットアップ時間、清掃、メンテナンス、予想されるダウンタイムを使用して、日次および月次の生産量を見積もります。機械の最大定格速度は、保証された平均生産速度ではなく、参考値として扱う必要があります。

4. 下流の機器要件を確認する

生産ラインに乾燥装置、自動スタッキング、または追加の搬送システムが必要かどうかを判断します。搬送高さ、材料の流れ、動作速度など、各コンポーネントの互換性を確認します。

5. 総所有コストを比較する

当初の購入価格以外にも目を向けましょう。設置、電気工事、オペレーターのトレーニング、スクリーン、インク、消耗品、メンテナンス、スペアパーツ、生産の中断を考慮してください。

実用的な購入前チェックリストには次のものが含まれます。

• 必要な製品寸法と印刷可能領域。
• 基板の材質、厚さ、平坦度、表面仕上げ。
• 必要なアートワーク、印刷範囲、カラーレジストレーションの期待。
• 目標生産量と現実的な操業スケジュール。
• 利用可能な工場床面積と電源。
• 乾燥、積み重ね、およびマテリアルハンドリングの要件。
• 設置ガイド、スペアパーツ、アフターサポート。

7. メーカーはどのようにして一貫した印刷パフォーマンスを維持できるのでしょうか?

適切に設計された自動スクリーン印刷システムであっても、定期的なケアが必要です。予防メンテナンスは、印刷品質を保護し、予期せぬダウンタイムを軽減し、装置の耐用年数にわたる安定した動作をサポートします。

スクリーンと印刷コンポーネントを清掃します

インク供給元のクリーニング手順に従って、残ったインクを取り除きます。スクリーンにメッシュ開口部の詰まり、損傷、張力の不均一がないかどうかを検査します。乾燥したインクが次の生産工程に影響を与えないように、スキージとインク戻しブレードを清掃してください。

供給および位置決めシステムを検査する

コンベアベルト、ミシン目、送風機、材料ガイドに汚れや摩耗がないか確認してください。シートの位置が不適切であると、位置合わせエラー、印刷の不均一、避けられる材料の無駄が発生する可能性があります。

印圧と位置調整を確認する

空気圧接続を検査し、スキージ圧力が現在の素材に適切であることを確認します。切り替え後、または印刷品質が変動し始めるたびに、画面の位置を再確認してください。

メーカーのメンテナンススケジュールに従ってください

電気キャビネットを清潔に保ち、適切に保守し、機械部品を検査し、異音や動作に迅速に対処します。メンテナンスとトラブルシューティングはサプライヤーの指示に従い、電気および空気圧の作業は資格のある担当者が実行する必要があります。

洗浄、調整、障害、交換部品を文書化することは、生産管理者が繰り返し発生する問題を特定し、障害により注文が中断される前にメンテナンスを計画するのにも役立ちます。

8. よくある質問

Q1: 全自動カートンスクリーン印刷機とは何ですか?

ロゴ、テキスト、グラフィックス、その他のデザインを適切なカートンボードやフラットな包装材に印刷するために使用されます。機械の構成と材料の適合性に応じて、段ボール、中空ボード、木製梱包などの用途に使用できます。

Q2: グリーンオーム BS-ZP1500E の最高印刷速度はどれくらいですか?

グリーンオーム では、最大印刷速度を 1 時間あたり 1,500 枚としています。実際の出力は、素材の寸法、印刷要件、給紙の安定性、セットアップ時間、および動作条件によって異なります。

Q3: このマシンがサポートする製品の最大サイズはどれくらいですか?

公開されている最大製品サイズは 1500 × 1200 mm、最小製品サイズは 400 × 300 mm です。最大印刷範囲は1450×1100mmです。

Q4: 段ボール以外の素材にも印刷できますか?

メーカーは、紙、プラスチック、アクリル、金属板など、いくつかの潜在的な平らな材料の用途を特定しています。製品の主な梱包用途としては、段ボール、中空板、木箱などが挙げられます。購入者は、使用する予定の正確な素材、厚さ、表面状態、インク システムの互換性を確認する必要があります。

Q5: この機械には手差しが必要ですか?

BS-ZP1500Eは、自動給紙、自動印刷、ブリッジ方式の排紙機能を備えています。完全な生産ラインにおける自動化の程度は、選択した構成と、互換性のある下流機器が設置されているかどうかによって異なります。

Q6: BS-ZP1500Eにはどのような電源が必要ですか?

公開されている仕様は 380 V、定格電力 7.5 kW です。設置する前に、必要な電気構成と現場での適合性をメーカーに確認してください。

Q7: バイヤーはこの機械が自分の工場に適しているかどうかをどのように判断できますか?

基板の種類、製品寸法、アートワーク要件、目標出力、利用可能な工場スペースをサプライヤーと共有します。購入を確定する前に、技術的互換性の確認と、可能であれば代表的な素材を使用した印刷テストをリクエストしてください。

9. 結論: より効率的なカートン印刷ワークフローの構築

全自動カートン スクリーン印刷機は、包装メーカーが材料の取り扱いを改善し、一貫した印刷位置を維持し、反復的な生産作業を合理化するのに役立ちます。 Green Ohm BS-ZP1500E は、PLC ベースの制御、サーボ駆動の動き、調整可能な空気圧印刷機能、および自動供給と配送を組み合わせて、要求の厳しい包装用途をサポートします。

購入の正しい決定は、定格速度以上のものに依存します。素材の互換性、印刷可能な寸法、現実的な出力要件、下流の機器、メンテナンスの必要性、および総運用コストはすべて、長期的な価値に影響を与えます。これらの要素を慎重に評価することで、包装業者は生産目標により適合する装置を選択できます。

カートン印刷ラインのアップグレードを計画している場合、または大量のパッケージング生産のための実用的なソリューションが必要な場合は、Green Ohm 全自動カートン スクリーン印刷機を検討してください。材料仕様、印刷要件、生産目標については、Green Ohm にお問い合わせください。お問い合わせ今日詳細な機械情報をリクエストし、あなたのビジネスに適したスクリーン印刷ソリューションを見つけてください。
