マイクロコンピュータ制御のフラットリフトスクリーン印刷機は、現代の産業用印刷効率をどのように改善できるのか

安定した品質、柔軟な生産、効率的な平面印刷を求めるメーカーにとって、グリーンオームを提供しますマイコン制御フラットリフトスクリーン印刷機半自動構造、マイコン制御、真空吸着、可変周波数駆動技術を採用。モデルに応じて最大 1,100 枚/時間の印刷速度を備えたこの装置は、要求の厳しい産業用途向けに設計されています。

最新のフラット スクリーン印刷システムには、基本的な印刷動作以上のものが必要です。安定した位置決め、制御された印圧、一貫したインク分布、および実用的な操作を提供する必要があります。マイクロコンピュータ制御フラットリフトスクリーン印刷機は、LCD ベースのマイクロコンピュータ制御システムと、電気可変周波数リフティングおよび印刷伝送、空気圧スクレーパ制御、真空プラットフォーム吸着および調整可能な位置合わせ機能を組み合わせています。グリーンオームは、最大印刷領域が 500 × 700 mm ～ 800 × 1200 mm、最大印刷速度が 900 ～ 1,100 枚/時間の 3 つのモデル (BS-5070S、BS-6090S、BS-80120S) を提供しています。これにより、この機械は広告製品、アクリル、金属シート、回路基板、フィルムスイッチ、セラミック紙、粘着ラベル、カード、木箱、その他の平らな素材に適しています。

目次

1. マイコン制御フラットリフトスクリーン印刷機とは？
2. マシンの主な機能は何ですか?
3. 主な技術仕様は何ですか?
4. どのような材料と用途に対応できますか?
5. 印刷効率はどのように向上しますか?
6. 購入者は適切なモデルをどのように選択すればよいでしょうか?
7. オペレータは運用中に何を考慮する必要がありますか?
8. よくある質問
9. フラット スクリーン印刷装置に Green Ohm を検討する理由

マイコン制御フラットリフトスクリーン印刷機とは？

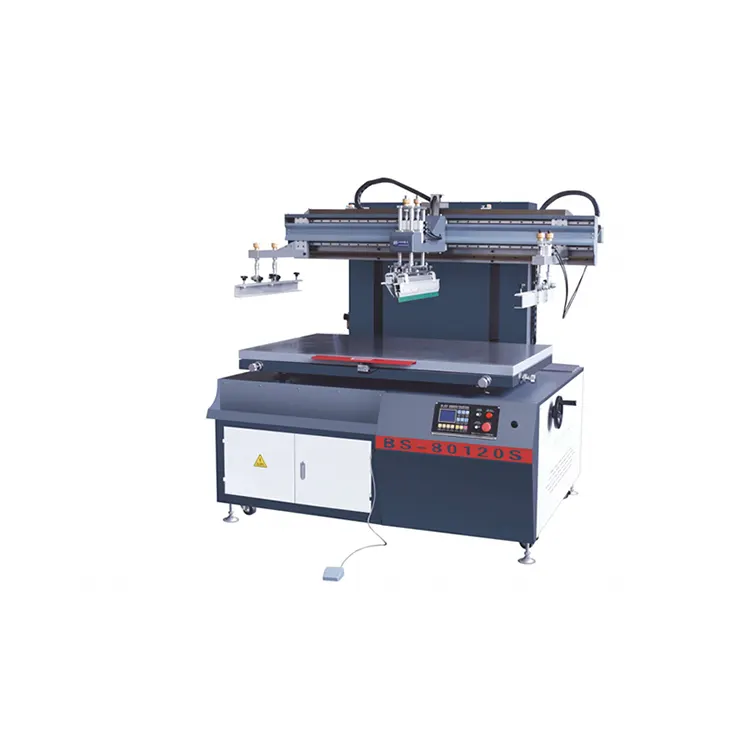

マイクロコンピュータ制御のフラットリフトスクリーン印刷機は、グラフィック、テキスト、パターンを硬質または平坦な基材に印刷するために設計された半自動スクリーン印刷システムです。基本的な手動装置とは異なり、この機械は電子制御、機械的昇降、可変周波数速度調整、および空気圧ブレード操作を 1 つの生産システムに統合しています。

本機はストレートアーム昇降構造を採用しています。印刷ストロークが左から右に進む間、スクリーンは制御された昇降プロセスを経て移動します。 LCD ディスプレイを備えたマイコン制御システムにより、オペレーターはキー操作機能をより便利に管理できます。

印刷中、真空プラットフォームはワークピースを所定の位置にしっかりと保持します。これにより、印刷ストローク中の不要な動きを軽減し、より安定した位置合わせをサポートします。この機械は調整可能な位置合わせ機能も使用しているため、オペレーターはスクリーン、素材、印刷プラットフォーム間の関係を微調整できます。

グリーンオーム が公開した仕様によると、このシステムはスムーズな動作と位置決め精度を維持しながら、高い生産性を実現するように設計されています。利用可能なモデルは複数の生産サイズをカバーしているため、ユーザーは装置の能力を実際の印刷要件に合わせることができます。

マシンの主な機能は何ですか?

マイコンLCD制御

LCDディスプレイと操作性重視のインターフェースを採用したマイコン統合制御システム。この設計により、複雑な手動制御への依存を軽減しながら、製造中の機械設定の監視と調整が容易になります。

可変周波数のリフティングと印刷

昇降機構と印刷伝達部に電気可変周波数制御を採用。これにより、よりスムーズな速度調整が可能になり、印刷時とインク戻し時の往復運動を制御できます。安定した動作は、長期間のサイクルにわたって再現性のある印刷品質を生産する必要がある場合に特に重要です。

空気圧スクレーパーとインクブレード制御

スクレーパーとインクブレードは、独立した圧力調整が可能な空気圧制御を使用しています。また、二次的な空気圧昇降機能により、スクリーン プレートの交換やツールの分解が容易になり、日常のセットアップ作業が簡素化されます。

真空吸着プラットフォーム

自動真空吸着プラットフォームは、印刷中に平らなワークピースをしっかりと保持します。この構造は、スクリーン調整用の微調整ハンドルと組み合わせることで、オペレーターが生産を開始する前に実際的な修正を行うのに役立ちます。

安全性を重視したプラットフォーム設計

本機は作業台部分に安全保護機構を内蔵しています。関連する安全位置が押されたり踏まれたりすると、プラットフォームが上昇して元の位置に戻るように設計されており、追加の操作上の安全保護が提供されます。

主な技術仕様は何ですか?

スクリーン印刷機の選択は、必要な印刷領域、生産速度、スクリーンフレームの寸法、および利用可能なワークショップユーティリティから始める必要があります。以下の仕様は、Green Ohm が公開している 3 つのモデルに基づいています。

3 つの構成は、さまざまなフラット製品サイズに実用的な範囲を提供します。 BS-5070S は、より小さな最大印刷領域とより高いリスト最大速度に重点を置いているのに対し、BS-80120S は、より大きな素材に最大の印刷領域を提供します。購入者は、最大速度のみに基づいて機械を選択するのではなく、ワークピースの寸法と実際の生産サイクルの両方を考慮する必要があります。

どのような材料と用途に対応できますか?

フラット スクリーン印刷は、メーカーが剛性または比較的平坦な基板上に耐久性があり視覚的に鮮明なパターンを必要とする場合に広く使用されています。この機械は、次のような幅広い材料や製品向けに設計されています。

• 紙とカード
• アクリルと有機ガラス
• 鉄およびその他の金属板
• プリント基板
• フィルムスイッチ
• セラミックフラワーペーパー
• 粘着ステッカー
• 木箱
• 広告および販促品
• その他の平らで硬い物体

この多用途性により、この機器は、広告、看板、電子機器、パッケージング、装飾製品、工業用部品などの製造業者にとって重要なものとなります。ただし、製造前に、基材の寸法、表面特性、インクの適合性、およびスクリーンの仕様を意図した用途に合わせて検証する必要があります。

印刷効率はどのように向上しますか?

1. より一貫した位置決め

スクリーン印刷の品質は、基板の位置とスクリーンの位置合わせに大きく依存します。真空吸着プラットフォームはワークピースを固定するのに役立ち、微調整機能によりオペレータは生産前に位置合わせを修正できます。

2. 印刷動作の制御

可変周波数伝送により、固定された機械サイクルに依存するのではなく、印刷速度を調整できます。これにより、異なる基材、インク、または印刷パターンに異なる動作条件が必要な場合に、より高い柔軟性が得られます。

3. 手動介入の削減

マイクロコンピューター制御、空気圧ブレード操作、および自動真空吸着により、生産中に必要な反復的な手動操作の数が削減されます。これにより、オペレーター間での生産の標準化が容易になります。

4. 繰り返し生産に最適

この装置は、1 時間あたり最大 1,100 枚の印刷が可能な最大速度を備えており、1 回限りの手動印刷よりも反復可能な印刷サイクルが重要な生産環境向けに設計されています。

5. 柔軟な製品範囲

3 つのマシン サイズにより、異なる印刷領域容量が提供されます。したがって、メーカーは、潜在的な将来の生産要件を考慮しながら、現在の製品寸法に従って構成を選択できます。

購入者は適切なモデルをどのように選択すればよいでしょうか?

スクリーン印刷機の購入には、価格を比較するだけでは不十分です。構造化された評価は、容量の不一致や不必要な設備コストの回避に役立ちます。

1. 製品の最大サイズを確認してください。印刷する必要がある最大の素材を測定し、それを機械の最大印刷領域と比較します。
2. スクリーン フレームの要件を確認します。選択したモデルがアートワークや印刷プロセスに必要なメッシュ フレームの寸法に対応できることを確認してください。
3. 実際の生産需要を推定する:最大印刷速度は参考仕様であり、必ずしも実際の持続生産速度を示すものではありません。容量の計算には、ロード、アンロード、硬化、セットアップの時間を含めます。
4. 材料の適合性を評価します。機械の構成、スクリーン、インク、および基材が意図した用途に適していることを確認してください。
5. ワークショップの条件を確認します。設置前に、電力、圧縮空気の利用可能性、床面積、機械へのアクセス要件を確認してください。
6. 将来の製品を検討してください。製品サイズの拡大が予想される場合、より大きな印刷プラットフォームを選択すると、生産の柔軟性がさらに高まる可能性があります。

たとえば、主に小さな広告パネルを印刷するメーカーでは、最大の構成は必要ない場合があります。大型のアクリル シートや金属パネルを製造する企業は、BS-80120S の拡大された印刷領域の恩恵を受ける可能性があります。適切な選択は、最終的には製品ポートフォリオと生産ワークフローによって異なります。

オペレータは運用中に何を考慮する必要がありますか?

一貫した結果は、機械の設計と操作方法の両方に依存します。実際の操作ルーチンには、次のチェックを含める必要があります。

• 製造前にスクリーンとメッシュフレームを検査します。
• ワークピースが真空プラットフォーム上に正しく配置されていることを確認します。
• 生産バッチを開始する前に、スクリーンと基板の位置合わせを確認してください。
• 印刷要件に応じてスクレーパー圧力を調整します。
• 素材とインク システムに適切な印刷速度を設定します。
• 空気圧システムと電気システムを指定された動作条件内に維持してください。
• 製造後に関連する印刷コンポーネントからインク残留物を除去します。
• ガイド レール、可動コンポーネント、空気圧要素を定期的に検査してください。

これらの実践は、回避可能な登録エラー、一貫性のないインク転写、不必要なダウンタイムを削減するのに役立ちます。生産チームにとって、標準操作手順は、複数のオペレータが同じ機器を使用する場合に一貫した結果を維持するのにも役立ちます。

よくある質問

この機の最高印刷速度はどれくらいですか?

記載されている最高速度はモデルによって異なります。 BS-5070S は 1 時間あたり最大 1,100 枚のプリント、BS-6090S は 1 時間あたり最大 1,000 枚のプリント、BS-80120S は 1 時間あたり最大 900 枚のプリントに達します。実際の出力は、素材の取り扱い、印刷条件、生産ワークフローによって異なります。

この機械ではどのような素材を印刷できますか?

この機械は、紙、プラスチック、アクリル、金属シート、回路基板、フィルムスイッチ、セラミック紙、粘着ステッカー、カード、木箱などの平らな素材用に設計されています。

機械は全自動ですか？

いいえ、公開されている構成は半自動スクリーン印刷機です。マイクロコンピュータ制御、空気圧ブレード機能、可変周波数伝送、真空吸着を組み合わせていますが、マテリアルハンドリングや生産セットアップにはオペレータの関与が必要です。

印刷可能な最大の領域はどれくらいですか?

BS-80120S は、記載されている最大の最大印刷領域 800 × 1200 mm を提供します。メッシュフレームの最大面積は1000×1500mmです。

どのような電源が必要ですか?

公開されている仕様には 380V 電源が記載されています。定格電力は、BS-5070S が 2.25 kW、BS-6090S が 2.65 kW、BS-80120S が 3.7 kW です。購入者は設置前に最終的な電気構成を確認する必要があります。

真空吸着はスクリーン印刷にどのように役立ちますか?

真空吸着により、平らなワークピースを印刷プラットフォーム上にしっかりと保持します。安定した素材の位置決めにより、より一貫したスクリーンの位置合わせがサポートされ、動きに関連した印刷エラーが軽減されます。

フラット スクリーン印刷装置に Green Ohm を検討する理由

グリーンオーム Machinery は、その生産アプローチが技術研究能力、品質テスト、完全な生産システム、サプライチェーンのサポートを組み合わせていると述べています。各機械は出荷前に検査され、公開されている製品情報では、位置決めの精度、スムーズな動作、印刷の一貫性、および長期にわたる産業用途が強調されています。

フラット スクリーン印刷装置を評価するメーカーにとって、印刷領域、生産速度、スクリーン フレームの容量、基板の互換性、制御機能、プラットフォームの安定性、およびワークショップの要件といった主要な決定要素は明確です。 BS-5070S、BS-6090S、および BS-80120S は、さまざまな製品寸法や生産ニーズを持つメーカーにさまざまな容量レベルを提供します。

新しいフラット スクリーン印刷ラインを計画している場合、既存の装置を交換する場合、または機械構成を比較する場合は、マイクロコンピューター制御フラット リフト スクリーン印刷機について詳しく学び、アプリケーション要件について Green Ohm と話し合ってください。モデルの選択、技術仕様、製品に合わせた生産ソリューションについては、お問い合わせ今すぐGreen Ohmに印刷業務に適した構成を特定するお手伝いをさせてください。
