マイコン制御のフラットリフトスクリーン印刷機で印刷精度と生産効率を向上させる方法

グリーンオームを提供しますマイコン制御フラットリフトスクリーン印刷機一貫した印刷品質、信頼性の高い位置決め、効率的な平面生産を求めるメーカー向け。マイコン操作、可変周波数制御、エアーブレード調整、真空吸着機能を備えたこの半自動装置は、さまざまな産業印刷用途をサポートします。

マイクロコンピュータ制御のフラット リフト スクリーン印刷機は、電子制御と機械的精度を組み合わせて、グラフィック、テキスト、パターンを平らな基材に印刷します。 LCD 制御システム、調整可能な印刷速度、空気圧スクレーパー機構、および真空保持プラットフォームは、オペレーターが印刷条件を管理し、一貫した結果を維持するのに役立ちます。 Green Ohm は、最大印刷領域が 500 × 700 mm ～ 800 × 1200 mm の範囲の BS-5070S、BS-6090S、および BS-80120S モデルを提供しています。これらの構成は、アクリル、金属シート、回路基板、紙、カード、粘着ステッカー、その他の平らな素材を扱うメーカーに役立ちます。適切なモデルを選択するには、基板の寸法、予想される生産量、スクリーンフレームのサイズ、およびワークショップのユーティリティを評価する必要があります。

目次

1. マイコン制御フラットリフトスクリーン印刷機とは？

2. 機械はどのように動作するのですか?

3. 安定した印刷品質をサポートする機能は何ですか?

4. 主な技術仕様は何ですか?

5. どの材料と用途が適していますか?

6. 適切なモデルはどのように選択すればよいですか?

7. 企業はどのように生産効率を向上させることができますか?

8. パフォーマンスの維持に役立つメンテナンス方法は何ですか?

9. よくある質問

10. 結論: 適切な印刷ソリューションを見つける

マイコン制御フラットリフトスクリーン印刷機とは？

マイクロコンピュータ制御のフラット リフト スクリーン印刷機は、準備されたスクリーンを通して平らな材料または比較的硬い材料にインクを転写するように設計された半自動印刷システムです。制御されたスクリーン昇降機構と往復印刷ストロークを組み合わせ、メーカーが複数のワークピースにわたって繰り返し可能なパターンを作成できるようにします。

基本的な手動装置とは異なり、この機械には、マイクロコンピューター制御システム、LCD ディスプレイ、可変周波数駆動機能、空気圧ブレード操作、および真空吸着プラットフォームが統合されています。これらのコンポーネントは、オペレーターが印刷動作を管理し、作業条件を調整し、素材をより一貫して配置するのに役立ちます。

フラットリフト構造は、正確な位置決めと制御されたインク塗布が必要な硬くて平らな製品を生産する場合に特に重要です。代表的な用途には、広告パネル、アクリル製品、金属シート、電子部品、装飾材料、印刷カードなどがあります。

産業用印刷機器のメーカーであるグリーンオームは、この機械シリーズを 3 つの構成で提供しています。各モデルには異なる印刷寸法と定格生産速度があるため、購入者は画一的なソリューションに依存するのではなく、製品要件に対して機器を比較することができます。

機械はどのように動作するのですか?

機械は、スクリーンの動き、インクの塗布、およびワークピースの位置決めを調整して、印刷画像を生成します。操作シーケンスを理解することは、制作チームが適切な画面を準備し、資料を整理し、避けられるセットアップ エラーを減らすのに役立ちます。

1. 画面を準備します。アートワーク、素材、インク、印刷プロセスに応じて、必要なスクリーン版を作成します。
2. ワークピースの位置を決めます。平らな素材を印刷プラットフォームに置き、必要に応じて真空吸着機能を使用してしっかりと保持します。
3. 画面の位置を調整します。利用可能な調整メカニズムを使用して、画面の位置を修正し、必要な位置合わせを確立します。
4. 印刷サイクルを設定します。ジョブの要件に応じて、適切な動作条件を設定し、印刷動作​​とブレード圧力を調整します。
5. インクを塗布します。スクレーパーはスクリーン上を移動し、開いたステンシル領域を通って基板上にインクを押し出します。
6. 結果を検査します。生産バッチを進める前に、印刷の鮮明さ、カバレッジ、位置合わせ、一貫性をチェックしてください。

正確な設定は、インク配合、スクリーン メッシュ、素材の表面、アートワーク、および希望する仕上げによって異なります。特に新しい素材を導入したり印刷プロセスを変更したりする場合は、大規模な生産の前に試し印刷することをお勧めします。

安定した印刷品質をサポートする機能は何ですか?

1. LCDディスプレイによるマイコン制御

統合されたマイコン制御システムにより、LCD ディスプレイと操作指向のインターフェイスが提供されます。オペレーターはマシンの動作機能をより便利に管理でき、繰り返しのジョブ全体で一貫したセットアップ手順をサポートできます。安全かつ効果的に使用するにはトレーニングが依然として重要ですが、明確なコントロールにより日常的な操作の習得も容易になります。

2. 可変周波数の昇降と印刷動作

昇降機構と印字伝達には電気可変周波数制御を採用。調整可能な動作により、オペレーターはさまざまな印刷タスクに適切な動作速度を選択できます。スムーズで再現性のある動きは、類似した製品のバッチ全体で視覚的な一貫性が重要な場合に特に価値があります。

3. 空気圧スクレーパーとインクブレードの調整

スクレーパーとインクブレードは空気圧制御を使用しており、ブレードの圧力を独立して調整できます。これにより、オペレーターは印刷プロセスをさまざまなスクリーンやインクの条件に適応させることができます。二次空気圧ブレード昇降機能は、スクリーン プレートの交換やツールの分解もサポートし、日常のセットアップをより便利にします。

4. 真空吸着プラットフォーム

自動真空吸着プラットフォームは、印刷中に平らなワークピースを所定の位置に保持するのに役立ちます。これは、印刷ストローク中に移動する可能性がある軽量または滑らかな素材に便利です。スクリーン位置調整ハンドルと組み合わせると、プラットフォームはより制御された位置決めをサポートし、動きに関連した印刷欠陥を減らすことができます。

5. 調節可能なプラットフォームと安全機能

4 列の手動昇降プラットフォームにより、オペレーターはプラットフォームの高さ、およびスクリーンと基板間の動作関係を調整できます。 Green Ohm は、関連する保護機構が作動したときにプラットフォームを元の位置に戻すように設計されたプラットフォーム領域の安全機構についても説明しています。オペレーターは、製造前に付属の操作説明書を読み、インストールされている安全機能を確認する必要があります。

• LCDディスプレイによるマイコン制御。
• 可変周波数のリフティングと印刷送信。
• 空気圧スクレーパーとインクブレード制御。
• 真空ワークを自動吸着します。
• 画面の位置を微調整します。
• セットアップ要件に合わせてプラットフォームの高さを調整します。

主な技術仕様は何ですか?

マイクロコンピュータ制御フラットリフトスクリーン印刷機を購入する際には、技術仕様を比較することが重要なステップです。次の図は、Green Ohm がリストした 3 つのモデルに基づいています。

注: 空気圧の数値はメーカーが公表した仕様を再現したものですが、単位は明確に記載されておらず、範囲が 5 ～ 8 としてリストされています。必要な圧力単位、電気的構成、設置条件などをご注文前に販売店にご確認ください。

仕様をどのように解釈すればよいでしょうか?

• 印刷範囲:実際のアートワークの寸法を確認し、画面の位置決めや制作セットアップに必要なマージンを考慮してください。
• メッシュフレームエリア:既存または計画中のスクリーン フレームが機械の許容寸法に適合していることを確認してください。
• 印刷速度:リストされた数値は最大参考値として扱い、すべてのジョブの最終出力率を保証するものではありません。
• プラットフォームの寸法:ワークピースのサイズ、治具の要件、オペレーターのアクセスに必要なスペースを確認してください。
• 電源と空気の供給:設置を手配する前に、ワークショップの適合性を確認してください。

製品構成の詳細については、マイコン制御フラット リフト スクリーン印刷機の公式製品ページを参照してください。

どの材料と用途が適していますか?

フラット スクリーン印刷は、グラフィックス、ラベル、パターン、または機能性インク層を平面に適用する必要がある業界で使用されます。この機械の用途として挙げられているのは、幅広い硬質製品や平坦な製品をカバーしていますが、各ジョブの最終的な適合性は材料の特性やプロセス設定によって異なります。

生産に着手する前に、選択したインク、スクリーン、硬化方法を使用して目的の素材をテストします。これらのチェックは、接着、色の範囲、位置合わせ、および最終的な外観を確認するのに役立ちます。表面が平らでない、または厚さが異常な材料の場合は、実際の設定制限についてサプライヤーに問い合わせてください。

適切なモデルをどのように選択すればよいでしょうか?

最適なマシンは、必ずしも最大または最速のマシンであるとは限りません。実際の選択では、製品の寸法、バッチサイズ、利用可能な作業場スペース、印刷プロセスの技術的要求のバランスを取る必要があります。

小さな印刷領域には BS-5070S をお選びください

BS-5070S の最大印刷領域は 500 × 700 mm で、記載されている最大印刷速度は 1 時間あたり 1100 枚です。製品がより小さいフォーマットに適合し、ワークフローがより高いサイクル レートを優先する場合には、評価する価値があるかもしれません。

ミッドレンジフォーマットにはBS-6090Sを選択してください

BS-6090S は、600 × 900 mm の最大印刷領域と、記載されている 1 時間あたり 1000 枚の最大印刷速度をサポートします。 BS-5070S よりも広い印刷領域を提供しながら、ワークピースの容量と定格速度の間の異なるバランスを維持します。

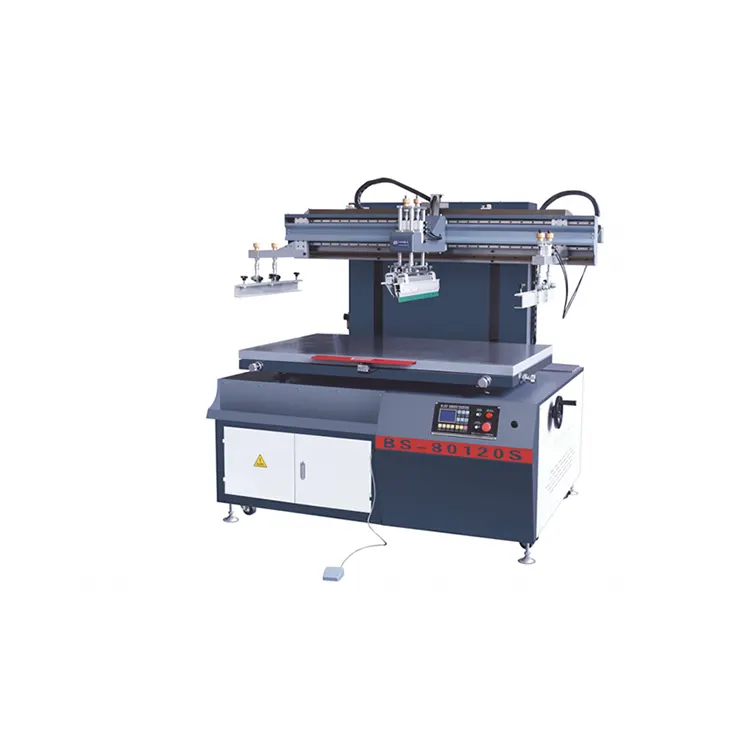

大型のフラット製品にはBS-80120Sをお選びください

BS-80120S は、最大印刷領域 800 × 1200 mm、最大メッシュフレーム領域 1000 × 1500 mm を提供します。これは、大きなパネルまたは基板が小さな構成の作業領域を超える場合を調査するためのモデルです。

購入チェックリスト

• 最大のワークと実際の印刷可能領域を測定します。
• スクリーンフレームの寸法と位置合わせの要件を確認します。
• 基材の材質、インクの種類、必要な仕上げを特定します。
• 積み込み、積み下ろし、検査、硬化などの現実的な生産量を見積もります。
• 利用可能な電力、圧縮空気、床面積、オペレーターのアクセスを確認してください。
• サンプル印刷指導を依頼し、設置方法やオペレータートレーニングの詳細を確認してください。
• モデル、付属機器、納期、アフターサポートを明記した書面による見積書をリクエストしてください。

企業はどのようにして生産効率を向上させることができるのでしょうか?

機器のパフォーマンスは、効率的な印刷作業の一部にすぎません。作業の準備、資材の取り扱い、セットアップの規律、品質チェックも、生産ラインがどれだけ多くの許容可能な製品を供給できるかに影響します。

セットアップ手順の標準化

繰り返しジョブの画面調整、ブレード圧力設定、インクの準備、および素材の位置を文書化します。反復可能なセットアッププロセスにより、不必要な調整が削減され、オペレーターが逸脱を早期に特定するのに役立ちます。

マテリアルハンドリングを組織する

オペレーターが必要以上に印刷サイクルを中断することなく、入荷する素材と完成品をロードおよびアンロードできるように配置します。デリケートな素材や傷つきやすい素材には、適切な治具と取り扱い手順を使用してください。

最初の記事の品質を監視する

完全なバッチを続行する前に、最初のサンプルを検査してください。印刷位置、色の一貫性、適用範囲、接着力、およびジョブ固有の合格基準を確認します。早期に検査を行うことで、多数の製品を印刷した後に欠陥を発見するコストを削減できます。

実際の生産高を測定する

記載されている最大速度は最初の比較に役立ちますが、実際の生産量はロード時間、スクリーンの準備、基板の特性、検査、および下流の乾燥または硬化にも依存します。現実的な容量を確立し、ボトルネックを特定するために、1 時間あたりの実際の良好な単位を記録します。

既存のラインを拡張するメーカーの場合は、機械の動作サイクルと上流の材料準備および下流の仕上げ装置の能力を比較してください。バランスの取れたワークフローは、多くの場合、個々のマシンの速度よりも重要です。

パフォーマンスの維持に役立つメンテナンス方法は何ですか?

定期的なメンテナンスは、印刷の一貫性を維持し、回避可能なダウンタイムを削減し、安全な操作をサポートするのに役立ちます。一般的なチェックリストだけに依存するのではなく、機械に付属のメンテナンス スケジュールと製造元の指示に従ってください。

• 印刷領域を清掃します。スクリーン、マシンコンポーネント、インクシステムと互換性のあるクリーニング製品を使用して、インクの残留物や破片を取り除きます。
• スクレーパーとインク ブレードを検査します。インクの転写に影響を与える可能性のある摩耗、損傷、汚れ、または不均一なエッジがないか確認してください。
• 真空プラットフォームを確認します。保持面と真空開口部を清潔に保ち、保持性能の低下を調査してください。
• 可動コンポーネントを検査します。メーカーのメンテナンス指示に従って、ガイド レール、昇降機構、留め具、トランスミッション コンポーネントを監視します。
• 空気圧接続を確認します。漏れや異常動作がないか確認し、確認された動作範囲内でエア供給を行ってください。
• 位置合わせを確認します。セットアップ変更、メンテナンス、製品寸法変更後は、画面の位置を再確認してください。
• 安全手順に従ってください。メンテナンス前に必要に応じて電源と貯蔵された空気圧エネルギーを隔離し、安全装置を決してバイパスしないでください。

クリーニング、調整、コンポーネントの交換、繰り返し発生する印刷欠陥の記録を保管します。これらの記録は、メンテナンス チームがパターンを特定し、軽微な問題で生産が中断される前にサービスを計画するのに役立ちます。

よくある質問

1. マイコン制御フラットリフトスクリーン印刷機とは何ですか?

紙、アクリル、金属シート、回路基板、フィルムスイッチ、粘着ステッカー、カード、木箱などの平らな素材への半自動スクリーン印刷用に設計されています。実際の適合性は、素材、インク、スクリーン、および必要な印刷プロセスによって異なります。

2. 最大印刷速度はどれくらいですか?

グリーンオーム は、BS-5070S で 1 時間あたり 1100 枚の印刷、BS-6090S で 1 時間あたり 1000 枚の印刷、BS-80120S で 1 時間あたり 900 枚の印刷を最大速度として挙げています。実際の出力は、セットアップ、マテリアルハンドリング、印刷条件、検査要件によって異なります。

3. この機械は全自動ですか?

いいえ。記載されているフラットリフト シリーズは半自動です。マイクロコンピューター制御、可変周波数移動、空気圧ブレード機能、真空吸着を組み合わせたもので、オペレーターはワークピースの取り扱いや生産セットアップに関与したままです。

4. 最大の印刷領域を提供するモデルはどれですか?

BS-80120S は、記載されている最大の印刷領域 800 × 1200 mm を提供し、最大メッシュ フレーム領域は 1000 × 1500 mm です。モデルを選択する前に、ワークピース全体とスクリーンの寸法を確認してください。

5. マシンにはどのような電源が必要ですか?

公開されている仕様には 380 V 電源が記載されています。定格電力はBS-5070Sが2.25kW、BS-6090Sが2.65kW、BS-80120Sが3.7kWです。設置前に Green Ohm に正確な電気構成と設置場所の要件を確認してください。

6. 真空プラットフォームは印刷の一貫性をどのように向上させますか?

真空プラットフォームは、印刷ストローク中にワークピースを所定の位置に保持するのに役立ちます。素材の動きを減らすと、特に適切な平らな素材に印刷する場合に、より一貫した位置合わせをサポートできます。

7. 購入者は注文する前に何を確認する必要がありますか?

購入者は、印刷可能領域、メッシュフレームの寸法、実際の生産要件、互換性のある材料、電源、使用空気圧とその単位、納入範囲、設置手配、アフターサポートを確認する必要があります。印刷品質が特定のインクと素材の組み合わせに依存する場合は、サンプル テストをお勧めします。

結論: 適切な印刷ソリューションを見つける

マイクロコンピュータ制御のフラットリフトスクリーン印刷機は、再現可能な平面印刷、調整可能な動作条件、およびさまざまな剛性材料のサポートを必要とするメーカーにとって実用的なオプションとなります。そのマイクロコンピューター制御、可変周波数伝送、空気圧ブレード調整、および真空吸着プラットフォームは、オペレーターが印刷プロセスの重要な部分を管理するのに役立ちます。

グリーンオーム の BS-5070S、BS-6090S、および BS-80120S モデルは、さまざまな生産要件に対応するさまざまな印刷領域と定格速度を提供します。製品の寸法、材料の互換性、現実的な生産量、ワークショップのユーティリティ、メンテナンスの必要性を評価することで、購入者はより多くの情報に基づいて機器の決定を行うことができます。

印刷機の構成を比較したり、生産ワークフローの改善を計画している場合は、Green Ohm のマイクロコンピュータ制御フラット リフト スクリーン印刷機を検討してください。お問い合わせ今すぐ、お客様の素材、印刷領域、生産目標、技術要件について話し合い、お客様のビジネスに適したモデルを選択するためのガイダンスを求めてください。
