電子シャフト輪転グラビア印刷機は印刷精度と軟包装効率をどのように向上させることができるか

グリーンオームを開発します電子シャフト輪転グラビア印刷機軟包装材への正確な多色印刷を求めるメーカー向け。サーボ駆動制御、調整された張力管理、および正確なカラーレジストレーションを備えたこの装置は、一貫した印刷品質と効率的なロールツーロール生産をサポートします。

電子シャフト輪転グラビア印刷機は、プラスチック フィルム、紙、およびその他の互換性のあるロール素材に正確で再現性のあるマルチカラー印刷を実行できるように設計されています。従来の機械的なシャフト接続のみに依存するのではなく、駆動システムを電子的に調整することで、オペレーターが印刷プロセス全体を通じてウェブの動きと色の位置合わせを管理できるようになります。この記事では、この技術がどのように機能するか、その主要コンポーネント、互換性のある基板、主な仕様、および機器を選択する際の実際的な考慮事項について説明します。また、Green Ohm の機械構成が軟包装材の生産をどのようにサポートできるか、また新しい印刷ラインに投資する前に購入者が何を評価すべきかについても検討します。

目次

1. 電子シャフト輪転グラビア印刷機とは?
2. 電子シャフト技術はどのように機能しますか?
3. どの機能が印刷パフォーマンスに影響しますか?
4. この機械はどのような素材を印刷できますか?
5. 主な技術仕様は何ですか?
6. この印刷機器はどこで使用されていますか?
7. 購入者は適切なマシンをどのように選択する必要がありますか?
8. オペレーターはどのようにして一貫したパフォーマンスを維持できるのでしょうか?
9. よくある質問
10. 結論

1. 電子シャフト輪転グラビア印刷機とは?

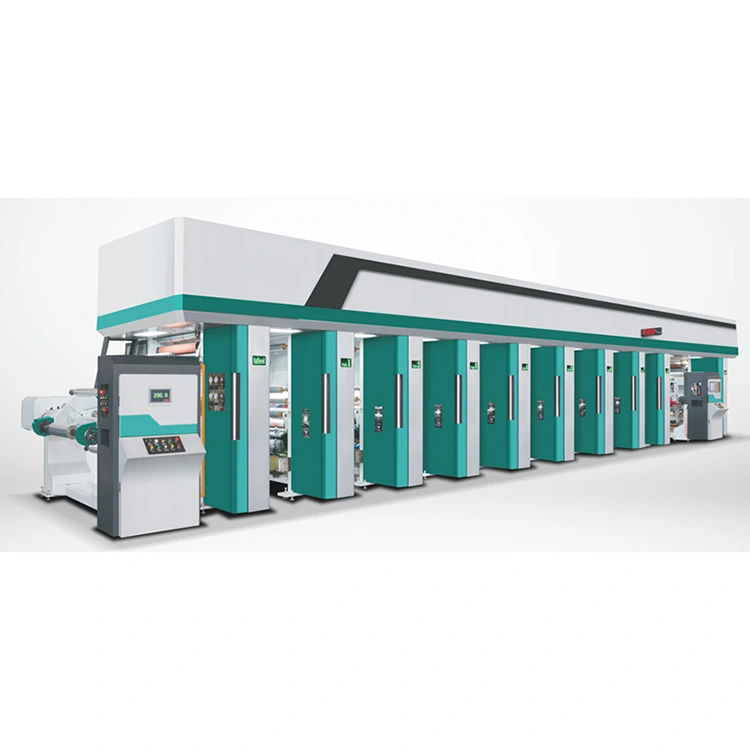

電子シャフト輪転グラビア印刷機は、電子的に調整されたドライブを使用して複数の印刷ユニットの動作を制御する産業用印刷システムです。確立されたグラビア印刷プロセスと最新のサーボおよび自動化技術を組み合わせて、連続ロール材料への正確な多色印刷をサポートします。

従来のグラビア印刷では、彫刻されたシリンダーが連続する印刷ステーションを通過する際にインクを基材上に転写します。各シリンダーは、特定の色または画像の一部を表します。ウェブの動きのわずかなずれでも目に見える色のずれを引き起こす可能性があるため、これらのステーション間の正確な同期が不可欠です。

電子シャフト制御は、制御システムを通じて関連する駆動軸を調整し、必要な速度と位置関係を維持するのに役立ちます。このアプローチは、機械構成に応じて、機械的にリンクされた配置と比較して、同期と調整を簡素化できます。

グリーンオーム は、プラスチック フィルム、紙、およびその他の互換性のあるロール素材への多色印刷を目的とした電子シャフト グラビア印刷ソリューションを提供しています。その構成は、サーボ駆動の印刷、コンピュータによる位置合わせ、および張力制御を組み合わせて、軟包装材生産の実際の需要に対応します。

2. 電子シャフト技術はどのように機能しますか?

印刷プロセスは、巻き戻しユニットが素材のロールを機械に送り込むときに始まります。ウェブは印刷ステーションを通過し、そこで彫刻されたシリンダーがインクを材料上に転写します。各印刷段階の後、基材は乾燥セクションを通過してから、次のステーションまたは巻き戻しユニットに進みます。

電子調整は、材料の移動と印刷シリンダーの動作を担当するドライブを同期させることにより、このプロセスをサポートします。プログラマブル ロジック コントローラー (PLC)、サーボ駆動の張力制御、見当調整が連携して、安定した生産条件を維持します。

1. 巻き戻し:ロールが取り付けられ、張力を制御された状態で基材が機械に供給されます。
2. ウェブガイダンス:材料は印刷ラインを通る意図された経路に従い、一貫した位置を維持するのに役立ちます。
3. インク転写:彫刻された印刷シリンダーは、必要なインク パターンを素材に転写します。
4. 色の登録:レジストレーション コントロールは、連続する色の印象の位置を調整します。
5. 乾燥:乾燥システムは、インク システムと動作条件に応じて、必要な量の溶剤または水分を除去します。
6. 巻き戻し:印刷された材料は、その後の検査、ラミネート、スリット、または加工のためにロールに集められます。

実際の印刷品質は、電子的な同期だけでは決まりません。シリンダーの状態、素材の特性、インク配合、乾燥条件、機械のセットアップ、オペレーターの手順はすべて、最終結果に影響します。

3. どの機能が印刷パフォーマンスに影響しますか?

サーボ駆動による印刷制御

サーボドライブにより、印刷軸の協調制御が可能になり、正確な速度と位置の管理がサポートされます。正しく設定すると、レジストレーションのずれが軽減され、マルチカラー生産時のセットアップ調整がより管理しやすくなります。

閉ループの張力管理

柔軟なフィルムや薄い紙は、ウェブの張力が不安定な場合、伸びたり、しわが寄ったり、ずれたりする可能性があります。 Green Ohm が説明する構成では、3 モーターの閉ループ張力制御を使用してマテリアルハンドリングを調整します。ウェブの動きを軽減し、一貫した印刷寸法を維持するには、適切な張力設定が不可欠です。

コンピュータによる色登録

水平方向および垂直方向の見当調整は、個々の色の印象を揃えるのに役立ちます。事前登録機能により、本格的な生産開始前のセットアップもサポートできます。これらの機能は、正確な色間の位置合わせが必要な詳細なグラフィックス、細かいテキスト、パッケージ デザインに特に役立ちます。

インク供給とドクターブレードのアセンブリ

インク転写ローラーは印刷プロセスにインクを供給し、ドクターブレードはシリンダー表面から余分なインクを除去します。 Green Ohm は、調整とブレードの交換を容易にするように設計された独立駆動のドクター ブレードの配置について説明しています。適切なブレードの状態とインク管理により、きれいな画像再現をサポートします。

統合された乾燥および安全制御

乾燥システムは、制御された空気流と温度管理を使用してインクの乾燥をサポートします。タッチスクリーン監視機能と障害診断機能は、オペレータが動作状態を観察し、問題を特定するのに役立ちます。溶剤ベースのインクで印刷する場合には、適切な換気、溶剤の取り扱い、機械の安全対策が引き続き不可欠です。

• 電子的に調整された印刷ドライブ。
• ウェブの安定性のための閉ループ張力管理。
• 水平および垂直のカラーレジストレーション調整。
• 制御されたインク塗布のために設計されたインク転写およびドクターブレードシステム。
• 乾燥機能、監視機能、機械故障診断機能。

4. この機械はどのような素材を印刷できますか?

基材の互換性は、輪転グラビア印刷機を選択する際の重要な要素です。材料が異なれば、引張特性、表面特性、厚さ、インク接着要件も異なります。信頼性の高い結果を得るには、素材、シリンダー彫刻、インク、乾燥条件の正しい組み合わせが必要です。

グリーンオーム は、電子シャフト構成について次の材料範囲をリストしています。

これらの範囲はメーカーがリストした材料パラメーターであり、すべてのグレードが同一条件下で動作できることを保証するものではありません。購入者は、注文する前に、対象となる基材、インク システム、厚さ、および製造要件を確認する必要があります。

5. 主な技術仕様は何ですか?

次の表は、Green Ohm の YG-8 シリーズ電子シャフト輪転グラビア印刷機に関して公開されている主な仕様をまとめたものです。購入前に、現在の見積書と最終的な技術契約に照らして値を確認する必要があります。

*メーカーが公表している仕様では、機械速度および印刷速度の最大値に mm/min という単位が使用されています。上記の値は、記載された数値の暫定的な解釈としてのみ m/min で表されます。これらの数値を生産計画に使用する前に、正しい単位と定格動作速度を Green Ohm に直接確認してください。

850 mm モデルはより狭いウェブ要件に適しており、1,050 mm および 1,250 mm モデルはより広い基材容量を提供します。適切なモデルは、ウェブの幅だけではなく、完成したパッケージの寸法、材料の使用状況、印刷レイアウト、シリンダーの仕様、および計画された出力によって決まります。

6. この印刷装置はどこで使用されていますか?

電子シャフトグラビア印刷は、長期にわたる生産工程にわたって再現可能なグラフィックスを必要とするメーカーに適しています。その適合性は、パッケージング デザイン、必要な印刷品質、素材、インク システム、および下流の変換プロセスによって異なります。

柔軟な食品包装

スナックバッグ、菓子の包み紙、ドライフードの包装、その他のフレキシブルパックに使用される印刷フィルムには、多くの場合、一貫した色の再現と鮮明なグラフィックが必要です。完成した包装構造は、該当する食品との接触および包装要件も満たさなければなりません。

消費財の包装

洗剤の詰め替えパック、パーソナルケア包装、家庭用品のパウチでは、ブランド、製品情報、使用説明書を伝えるために多色印刷フィルムが使用される場合があります。

紙ベースの包装

紙のグレードとインク システムに互換性がある場合、グラビア印刷は、一貫した画像の再現が必要な装飾デザイン、リピート パターン、印刷された包装材料をサポートできます。

産業用フレキシブルマテリアル

一部の産業用包装用途では、識別、製品情報、または視覚的な区別のために印刷フィルムを使用します。購入者は、印刷プロセスを選択する前に、耐薬品性、基材の性能、および最終用途の要件を評価する必要があります。

後でラミネート、スリット、または製袋が行われるパッケージの場合、印刷品質を加工ライン全体のパフォーマンスとともに評価する必要があります。

7. 購入者は適切なマシンをどのように選択すべきですか?

印刷機の選択には、最高速度や購入価格を比較するだけでは不十分です。生産チームは、実際の業務、予想される使用状況、動作環境、およびメンテナンス能力に機器を適合させる必要があります。

1. 基質範囲を確認してください。フィルムの種類、厚さ、紙のグレード、表面処理、および将来予想される材料の変更を特定します。
2. 必要なウェブ幅を定義します。作成するパッケージングレイアウトに使用可能な印刷幅、エッジマージン、および材料使用率を計算します。
3. 色と登録要件を指定します。色数、画像の複雑さ、レジストレーション許容値、検査方法などを確認します。
4. 現実的な生産速度を評価します。機械の最大速度だけに依存するのではなく、素材、インク、シリンダーの繰り返し、および乾燥条件に応じて予想される実行速度を尋ねてください。
5. 制御システムを見直してください。サーボ構成、位置合わせ調整、張力制御動作、オペレーターインターフェイス、アラーム、トラブルシューティングサポートを明確にします。
6. ユーティリティとインストールの必要性を確認してください。電気容量、換気、乾燥エネルギー、床面積、排気要件、適用される安全規制を評価します。
7. サービスとトレーニングを計画します。設置支援、オペレータートレーニング、スペアパーツ、予防保守、アフターセールス対応の取り決めを確認します。

ご注文前に詳細な技術提案をリクエストし、可能であれば代表的な素材やアートワークを使用したサンプルトライアルを手配してください。これは、提案された構成が実際の運用環境に適していることを検証するのに役立ちます。

8. オペレーターはどのようにして一貫したパフォーマンスを維持できるのでしょうか?

定期的なメンテナンスは、計画外のダウンタイムを軽減し、印刷の一貫性を保護するのに役立ちます。実際のメンテナンス プログラムはメーカーの操作マニュアルに従い、生産強度、インクの化学的性質、素材の種類、環境条件を考慮する必要があります。

• 印刷シリンダーを検査します。損傷、汚れ、磨耗、画像転写に影響を与える可能性のある問題がないか確認してください。
• ドクターブレードのメンテナンス:刃先、取り付け状態、接触状態、交換時期を点検してください。
• 張力設定を確認します。材料や作業の仕様を変更する場合は、巻き戻し、中間ステーション、および巻き戻し張力を確認してください。
• モニター登録：始動時、材料変更後、生産全体を通してアライメントをチェックします。
• インク処理コンポーネントをきれいにします:インクの循環、残留物の除去、および溶剤の取り扱いについては、承認された手順に従ってください。
• 乾燥システムを確認してください。空気の流れ、温度制御、換気、安全インターロックを監視します。
• ドライブとコントロールを検査します。サーボ システム、センサー、PLC コンポーネント、および電気接続については、推奨される検査スケジュールに従ってください。
• 動作データを記録します:継続的な改善をサポートするために、再発する欠陥、ダウンタイム、無駄、および調整を文書化します。

溶剤ベースのインクを使用する場合、オペレーターは機械メーカーの指示と、適用される火災、換気、排気ガス、および労働安全要件に従う必要があります。メンテナンスは、適切な訓練を受けた担当者のみが、機器を安全な状態に置いて実行してください。

9. よくある質問

Q1: 電子シャフト輪転グラビア印刷機の主な利点は何ですか?

その主な利点は、電子的に調整された駆動制御であり、同期された印刷ユニットと正確なカラーレジストレーションをサポートします。適切な張力管理と正しいセットアップと組み合わせることで、一貫性が向上し、多色ロールツーロール生産における調整が簡素化されます。

Q2: グリーンオームの機械と互換性のある材質は何ですか?

リストされている材料には、指定された厚さまたは坪量範囲内の PET、ナイロン、PE、OPP、BOPP、CPP、PVC、セロハン、紙が含まれます。実際の互換性は、材料のグレード、インク システム、表面処理、および機械の構成によって異なります。ご購入前に、対象の下地の要件をご確認ください。

Q3: YG-8シリーズの最高印刷速度はどれくらいですか?

製品ページには最大機械速度 420 と最大印刷速度 400 が記載されていますが、公表されている単位は一般的な工業用ライン速度の表記と一致しません。購入者は、Green Ohm から正しいユニット、定格条件、および予想される生産速度について書面による確認を取得する必要があります。

Q4: YG-8-850、YG-8-1050、YG-8-1250のどれを選べばよいですか?

主な違いは、最大ウェブ幅がそれぞれ 850 mm、1,050 mm、1,250 mm であることです。パッケージング寸法、ジョブレイアウト、基板使用率、および生産計画に従ってモデルを選択してください。また、床面積の要件、電源、設置条件も確認してください。

Q5：見積もりを依頼する前に何を準備すればよいですか？

素材の種類と厚さ、ウェブ幅、印刷色の数、アートワークまたはサンプル、シリンダーの繰り返し要件、目標出力、インク システム、および予想される下流プロセスを準備します。これらの詳細は、メーカーが見積もりを確定する前に必要な構成を評価し、技術的な質問を特定するのに役立ちます。

10. 結論

電子シャフト輪転グラビア印刷機は、調整された多色印刷、制御されたウェブ張力、および反復可能な位置合わせを必要とする軟包装材メーカーにとって貴重な投資となります。最良の結果は、機械の構成を素材、アートワーク、インク システム、乾燥要件、および実際の生産目標に適合させることによって得られます。 Green Ohm の YG-8 シリーズは、サーボ駆動の印刷制御、コンピュータによる登録、および統合されたマテリアル ハンドリング機能とともに、リストされている 3 つのウェブ幅オプションを提供します。最終的な決定を下す前に、技術仕様、生産速度単位、サンプル印刷結果、設置要件、およびアフターサポートをメーカーに確認してください。基板の要件について話し合ったり、利用可能な構成を比較したり、カスタマイズされた見積もりをリクエストしたりするには、お問い合わせグリーンオーム電子シャフト輪転グラビア印刷機の製品ページから。
